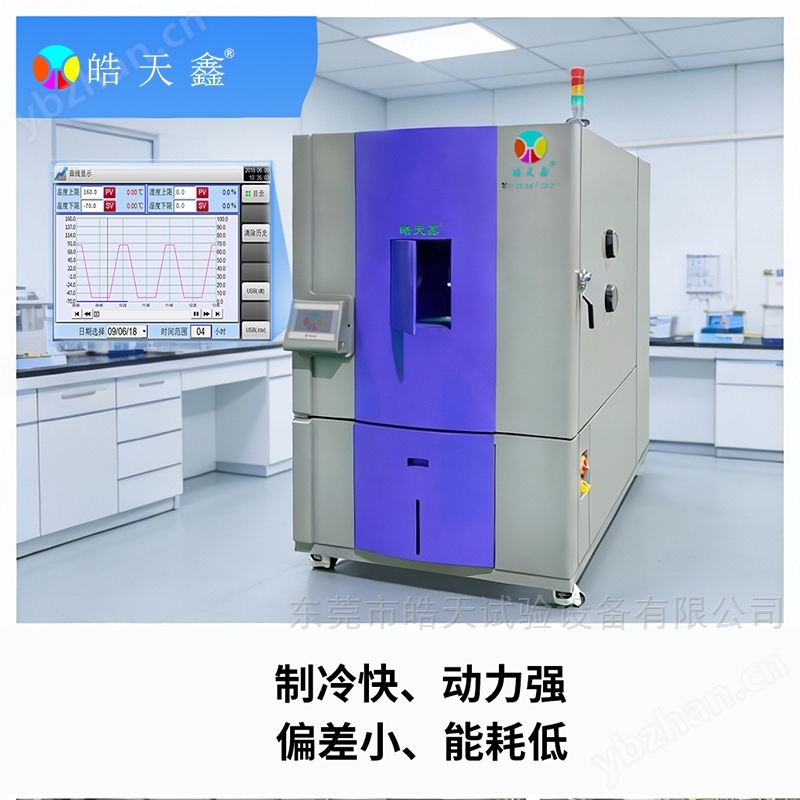

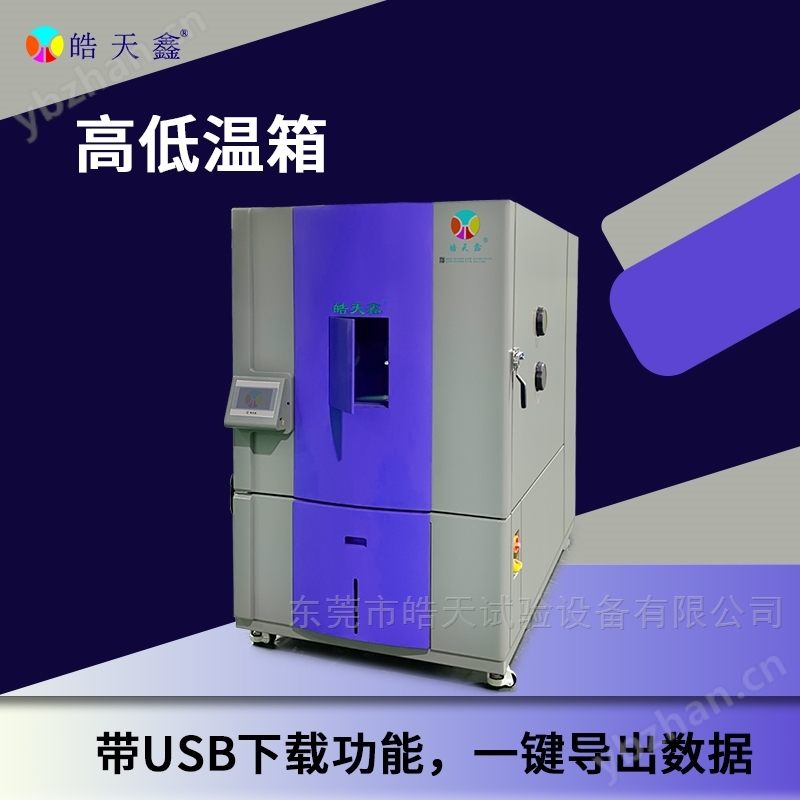

THE-010PF 高低溫交變濕熱試驗箱（1000L）
一、產品概述
THE-010PF 高低溫交變濕熱試驗箱是一款大容積、高精度的環境可靠性測試設備，可在實驗室條件下模擬高溫、低溫、恒定濕熱及交變濕熱等多種極境氣候環境。設備集-70℃超寬溫區模擬能力、1000L超大測試容積與智能可程式控制系統于一體，廣泛應用于新能源、汽車電子、航空航天、軍工裝備、材料科學等領域，為產品在全生命周期內的性能穩定性與可靠性驗證提供堅實保障。
本產品嚴格按照國內外標準設計制造，控溫精準、運行穩定、操作便捷，是大型零部件、半成品及成品進行溫濕度環境測試的理想選擇
二、核心亮點
1. 1000L超大容積——滿足大型零部件測試需求
寬敞的工作空間：內箱尺寸達1000×1000×1000mm（深×寬×高），有效容積1000L，可容納大型零部件、整機成品或多批次樣品同時測試，大幅提升測試效率。
承重樣品架：標配兩層堅固不銹鋼可調式棚板，高度可自由調節，滿足不同尺寸樣品的放置需求。
外箱尺寸：1500×1590×1910mm，整機設計緊湊，在提供超大測試空間的同時合理控制占地面積。
2. -70℃~150℃超寬溫區——覆蓋全工況模擬
溫度范圍：-70℃ ~ +150℃（任意可調），從極寒到高溫的全工況模擬能力，滿足各類極境環境測試需求。
濕度范圍：20%RH ~ 98%RH（溫度在25℃~80℃時），支持恒定濕熱與交變濕熱測試。
升溫速度：1.0 ~ 3.0℃/min（非線性空載），+20℃→150℃約30min。
降溫速率：0.7 ~ 1.2℃/min（非線性空載）
控溫精度：溫度波動度≤±0.5℃，溫度均勻度≤±2.0℃；濕度波動度≤±2%RH，濕度均勻度≤±2.5%RH，確保測試數據的精準性與重復性。
3. 智能可程式控制系統——操作簡便、功能*
進口觸摸屏控制器：采用韓國進口真彩5.7英寸觸摸屏可編程溫濕度控制器，中英文互換彩色界面，人機交互直觀便捷。
超大程序容量：支持120組程式，每組1200段，每段可循環999步，滿足復雜交變測試程序的編輯需求。
P.I.D高精度控制：采用P.I.D + S.S.R系統同頻道協調控制，具有自動演算功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精準穩定
圖形化顯示：完整顯示設定程序曲線，實時監控溫濕度變化過程。
通訊接口：標配R232和R485通訊接口，支持?jǐn)?shù)據導出與遠程監控。
預約啟動功能：可預設設備啟動時間，實現無人值守自動運行，提高工作效率。
省電模式：微電腦伺服控制冷媒流量，有效降低冷熱互耗，同比節省電力20%以上。
4. 高效制冷系統——節能環保、穩定可靠
進口壓縮機：采用全封閉原裝法國泰康壓縮機制冷系統，制冷量高、能耗低、振動小、噪音低，具備較好的低溫穩定性和能效比。
復疊式制冷方式：采用雙機制冷，強制風冷冷卻，有效擴展低溫極限，確保-70℃穩定運行。
環保制冷劑：使用綠色環保型制冷劑，符合國際環保標準。
除濕方式：采用蒸發器盤管露點溫度層流接觸除濕方式，除濕效率高。
進口核心配件：電磁閥、油分離器、干燥過濾器、修理閥、冷媒流量視窗、貯液筒均采用進口原裝件，確保系統長期穩定運行。
5. 多重安全保護系統——全面守護測試安全
設備配備*的智能安全保護系統，當異常狀況發生時自動切斷電源并報警，確保設備及操作人員安全：
設備整體超溫保護
制冷系統過載保護
制冷系統超壓保護
漏電保護開關
缺水保護裝置
壓縮機過熱、高壓、過電流保護
鼓風電機過載保護
加熱器、加濕器短路保護
逆相、缺相保護
無熔絲開關過載保護
線路保險絲及全護套式端子
THE-010PF 高低溫交變濕熱試驗箱（1000L）
三、產品規格參數
項目 | 參數 |
產品型號 | THE-010PF |
工作室尺寸（深×寬×高） | 1000×1000×1000mm |
外箱尺寸（深×寬×高） | 1500×1590×1910mm |
容積 | 1000L |
溫度范圍 | -70℃ ~ +150℃（任意可調） |
濕度范圍 | 20%RH ~ 98%RH（溫度在25℃~80℃時） |
溫度波動度 | ≤±0.5℃（空載時） |
溫度均勻度 | ≤±2.0℃（空載時） |
濕度波動度 | ≤±2%RH |
濕度均勻度 | ≤±2.5%RH |
升溫速度 | 1.0 ~ 3.0℃/min（非線性空載），+20℃→150℃約30min |
降溫速率 | 0.7 ~ 1.2℃/min（非線性空載） |
時間設定范圍 | 0 ~ 9999H |
控制器 | 韓國進口5.7英寸真彩觸摸屏可編程溫濕度控制器 |
感溫傳感器 | PT100鉑金電阻測溫體 |
控制方式 | 熱平衡調溫調濕方式（BTHC）+P.I.D + S.S.R系統同頻道協調控制 |
通訊接口 | R232、R485 |
制冷方式 | 風冷式全封閉復疊式壓縮機制冷 |
壓縮機 | 全封閉原裝法國泰康 |
電源 | 380V±10% 50/60Hz 三相五線制 |
使用環境溫度 | 5℃ ~ +35℃ |
*注：以上參數為空載狀態下、室溫+25℃時測定的性能數據，僅供參考，具體以實際產品為準。
四、結構詳解
箱體結構
內箱材質：進口優質鏡面不銹鋼板（SUS304），具有良好的耐蝕性、耐熱性、低溫強度及機械特性，易于清潔維護
外箱材質：優質A3鋼板數控機床加工成型，表面經靜電噴塑處理，造型美觀大方，質感優良，耐腐蝕。
保溫材質：選用高密度纖維棉，保溫棉厚度為100mm，有效隔離溫度傳導，確保箱內溫場穩定，同時降低能耗。
觀察窗：多層中空鋼化玻璃觀察窗，內側膠合片式導電膜加熱除霜功能，防止水汽凝結，確保試驗過程清晰可視。
箱門密封：門與箱體之間采用雙層耐高溫高彈性密封條，確保測試區密閉性，防止溫濕度泄漏。
移動便捷：機器底部采用高品質可固定式PU活動輪及可調固定軸，方便移動及擺放定位。
無反作用把手：采用平面無反作用把手，操作容易，安全可靠。
內部配置
不銹鋼樣品架：標配兩層不銹鋼可調式棚板，可任意改變層間距離，滿足不同尺寸樣品的放置需求。
測試孔：箱體左側配Φ50mm測試孔一個（孔徑或孔數可根據需求定制），可供外接測試電源線或信號線使用。
箱內照明：高亮度省電高效率日光燈（PL熒光燈），配合大視窗便于隨時觀察試驗狀態。
送風循環系統：采用多翼離心送風方式之水平擴散垂直熱交換循環系統，強制送風循環，避免氣流死角，確保溫濕度分布均勻。
加濕系統：外置式鍋爐蒸汽式加濕器，具有節能降耗功能，水位自動補償，缺水報警。
供水系統：具可外接式供水系統，方便補充加濕桶供水，并自動回收使用。
五、適用領域
本產品廣泛適用于以下行業及相關產品的耐熱、耐寒、耐濕性能測試及研發：
應用領域 | 典型測試場景 |
新能源電池 | 動力電池、儲能電池的極境溫度充放電性能測試，低溫充電效率驗證，高溫放電安全性評估，溫度循環壽命測試 |
汽車電子 | 車載導航、電池管理系統（BMS）、傳感器、ECU等零部件的高低溫可靠性驗證，模擬車輛在北方冰雪與南方暴雨中的使用場景 |
航空航天 | 航空零部件、材料在高低溫環境下的可靠性驗證，模擬高空驟降時的溫濕突變 |
軍工裝備 | 軍工電子產品、元器件在極境氣候環境下的性能驗證，符合相關軍標要求 |
電子電器 | 電工電子產品、元器件及材料的高低溫交變試驗與恒定濕熱試驗，溫度應力篩選 |
通信設備 | 基站設備、通信模塊在戶外極境環境下的耐候性測試 |
醫療器械 | 醫療電子設備、體外診斷儀器在不同溫濕度環境下的穩定性驗證 |
塑膠/金屬/化工/建材 | 材料在溫濕環境下的老化性能、耐候性測試 |
科研院校 | 各類科研項目中的環境模擬實驗，新材料、新 產品的研發驗證 |
本設備適用于測試和確定電工、電子及其他產品及材料在進行高溫、低溫、交變濕熱度或恒定試驗的溫度環境變化后的參數及性能。
