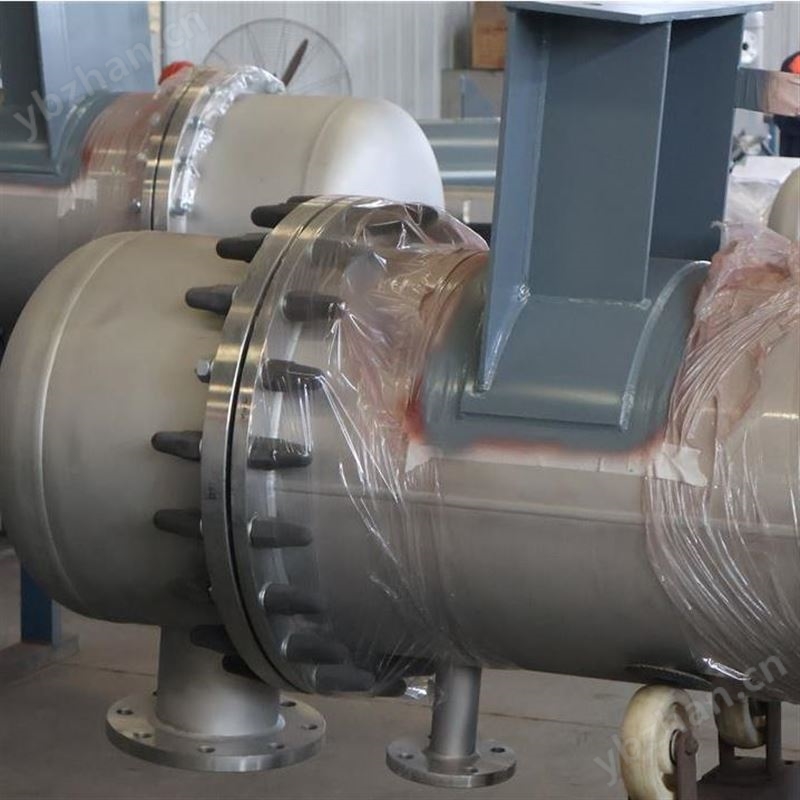

工業用換熱器的優異性能，不僅依賴于科學的結構設計，更取決于精密的制造工藝與嚴格的質量控制。作為一種結構復雜、工況要求嚴苛的換熱設備，其制造過程涉及纏繞、焊接、組裝、檢測等多個關鍵環節，每個環節的工藝精度與質量管控，都直接影響設備的傳熱效率、運行穩定性與使用壽命。本文將詳細拆解纏繞管換熱器的核心制造工藝，分析各環節的質量控制要點，探討制造技術的創新方向，為行業制造企業與質量管控人員提供參考。
工業用換熱器的制造工藝流程可概括為：原材料檢驗→芯筒加工→管束纏繞→管端焊接→殼體組裝→熱處理→無損檢測→壓力試驗→成品檢驗與包裝，每個環節環環相扣，需嚴格遵循行業標準與設計要求，確保設備質量達標。其中，管束纏繞、管端焊接、熱處理與無損檢測是四大核心環節，也是質量控制的重點。直接決定設備的基礎性能與耐用性。制造纏繞管換熱器的核心原材料包括換熱管、芯筒、殼體、管板、密封件及定距件等，需根據設計工況選擇合適的材質，同時進行嚴格的進場檢驗。換熱管常用材質有316L不銹鋼、鈦合金、哈氏合金等，進場時需檢驗材質證明、尺寸精度（管徑、壁厚偏差）、表面質量（無裂紋、劃痕、腐蝕），并抽樣進行力學性能與耐腐蝕性能測試，確保材質符合設計要求；芯筒與殼體需檢驗鋼材的化學成分、抗拉強度、屈服強度，避免因材質不達標導致設備運行過程中出現變形、泄漏等問題；密封件需選擇與介質相容的材料（如氟橡膠耐腐蝕性佳），檢驗其硬度、彈性與密封性，防止密封失效。
管束纏繞是纏繞管換熱器制造的核心工序，其精度直接影響傳熱效率與流體流動特性。管束纏繞需采用數控纏繞機，根據設計的螺旋角、螺距、層數等參數，將換熱管均勻纏繞在芯筒上。螺旋角作為影響傳熱與壓降的核心參數，典型范圍為30°-45°，其中40°-45°為平衡傳熱與壓降的優選區間，纏繞過程中需精準控制螺旋角偏差，避免出現角度偏移導致流道不均、傳熱效率下降。螺距通常為管徑（D）的1.2-3倍（P=1.2-3D），需通過恒張力繞制工藝確保管間距均勻，相鄰管間保持0.5-1.5mm間隙，防止流體短路。
此外，纏繞過程中需注意管束的分層控制，通常采用4-12層管束，層間通過氧化鋯陶瓷墊片（厚度0.3±0.05mm）精密隔開，確保流體均勻分布；單根管長可達6-12m，長管設計可減少流體回彎次數，降低壓力降，纏繞時需避免換熱管出現扭曲、變形，確保管內流道暢通。為提升纏繞精度，目前行業已廣泛采用全自動數控纏繞系統，可實現螺旋角、螺距的實時監測與調整，纏繞誤差控制在±0.1mm以內，同時通過張力控制系統，確保換熱管纏繞緊密、受力均勻，避免后期運行過程中出現管束松動、振動等問題。
管端焊接是保障設備密封性的關鍵工序，纏繞管換熱器的管端與管板連接通常采用“焊接+脹接”復合工藝，既保證連接強度，又確保密封性能。
焊接完成后，需對焊縫進行脹接處理，通過脹管器使換熱管與管板緊密貼合，進一步提升密封性與連接強度。脹接過程中需控制脹管壓力與脹管深度，避免脹管過度導致換熱管變形、破裂，或脹管不足導致密封不嚴。同時，焊接后需對焊縫進行外觀檢查，確保焊縫表面光滑、無裂紋，必要時進行焊縫無損檢測，確保焊接質量達標。
熱處理是消除焊接應力、提升設備結構穩定性的重要環節。纏繞管換熱器在焊接過程中，會產生局部應力集中，若不及時消除，會導致設備運行過程中出現變形、裂紋等問題，影響設備使用壽命。熱處理通常采用整體退火或局部退火工藝，將設備加熱至特定溫度（根據材質不同，溫度范圍為500-900℃），保溫一定時間后緩慢冷卻，使焊接應力充分釋放，同時改善材料的力學性能，提升設備的抗腐蝕能力與抗疲勞性能。熱處理過程中需嚴格控制加熱速度、保溫時間與冷卻速度，避免出現溫度不均、冷卻過快導致的材料脆化等問題。
無損檢測是排查設備內部缺陷、確保制造質量的關鍵手段，需貫穿制造全過程。常用的無損檢測方法包括超聲波檢測、X射線檢測、內窺鏡檢測、滲透檢測等。超聲波檢測主要用于檢測管板焊縫、殼體焊縫的內部缺陷（如未焊透、夾渣、裂紋）；X射線檢測可直觀顯示焊縫內部缺陷的位置與大小，適用于關鍵焊縫的檢測；內窺鏡檢測用于檢查換熱管內壁的磨損、裂紋或腐蝕情況，避免因管內缺陷導致傳熱效率下降或泄漏；滲透檢測用于檢測設備表面的微小裂紋，及時發現潛在缺陷并修復。
壓力試驗是檢驗設備密封性與耐壓性能的最終環節，分為水壓試驗與氣壓試驗兩種，根據設備設計壓力與工況選擇合適的試驗方式。水壓試驗通常采用潔凈水作為試驗介質，將設備內部充滿水，緩慢升壓至設計壓力的1.25-1.5倍，保溫一定時間后，檢查設備各連接部位、焊縫是否有泄漏、變形等情況，確保設備能夠承受設計壓力；氣壓試驗適用于不適宜采用水壓試驗的設備（如深冷工況設備），采用干燥空氣或氮氣作為試驗介質，升壓至設計壓力的1.15倍，通過肥皂水等檢漏劑檢查泄漏情況。壓力試驗過程中需嚴格控制升壓速度與保壓時間，避免因壓力驟升導致設備損壞。
除上述核心環節外，成品檢驗與包裝也不容忽視。成品檢驗需對照設計圖紙，檢查設備的尺寸精度、外觀質量、接口位置等，確保符合設計要求；同時進行傳熱性能測試，驗證設備的傳熱效率是否達標。包裝過程中需對設備進行防腐處理（如涂漆、鍍鋅），避免運輸過程中出現腐蝕、碰撞損壞；對于大型設備，需采用專用包裝與運輸方案，確保設備運輸過程中的穩定性。
隨著制造技術的不斷創新，纏繞管換熱器的制造工藝正朝著精密化、智能化方向發展。3D打印技術實現了變徑管束一體化成型，換熱面積密度突破200 ㎡/m3；全自動機器人焊接系統確保管板焊縫零泄漏，大幅提升焊接效率與質量；數字孿生技術應用于制造過程，可實現工藝參數的實時優化與缺陷預警，縮短制造周期，降低制造成本。同時，行業標準的不斷*，也為制造質量控制提供了更明確的依據，推動纏繞管換熱器制造行業向高質量、規范化方向發展。
