一、產品簡介：
手持式聲學成像儀是利用傳聲器陣列測量一定范圍內的聲場分布的專用設備，可用于被動測量聲源的位置和輻射強度的狀態，并彩色云圖方式顯示出直觀的聲場圖像，即聲成像測量。檢測儀不僅具備傳統聲學相機的聲音定位可視化等的功能，還可針對特定的局部放電以及壓縮氣體泄漏場景進行檢測分析。
手持式聲學成像儀儀器支持可聽聲和超聲波頻段，可用于聲源定位、異常聲音測試、聲源軌跡跟蹤定位等。針對穩態或高瞬態聲源，靜止或運動物體都可以獲得極-佳的檢測效果，目前主要應用于壓縮氣體泄漏檢測及高壓電力設備局部放電檢測等場景。

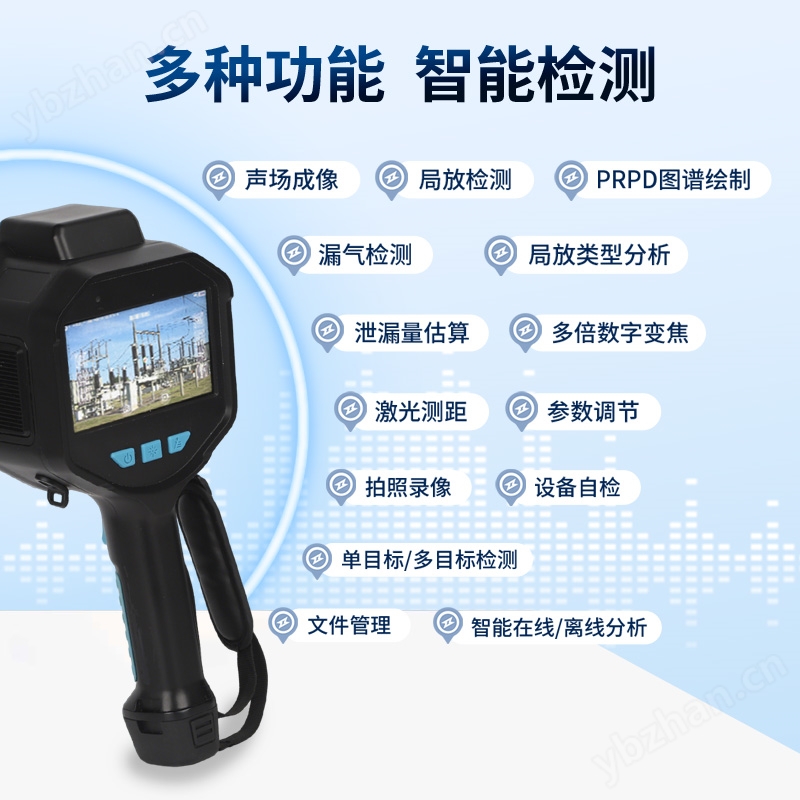

二、產品功能
1. 聲場成像功能
2. 局放檢測功能
3. PRPD圖譜繪制
4. 局放類型分析
5. 紅外測溫功能
6. 激光測距功能
7. 漏氣檢測功能
8. 多倍數字變焦
9. 參數調節功能
10. 拍照錄像功能
11. 文件分析功能
12. 單目標/多目標檢測
13. 文件管理功能
14. 遠程系統升級
15. 多語言切換
16. 智能在線/離線分析
三、產品特點

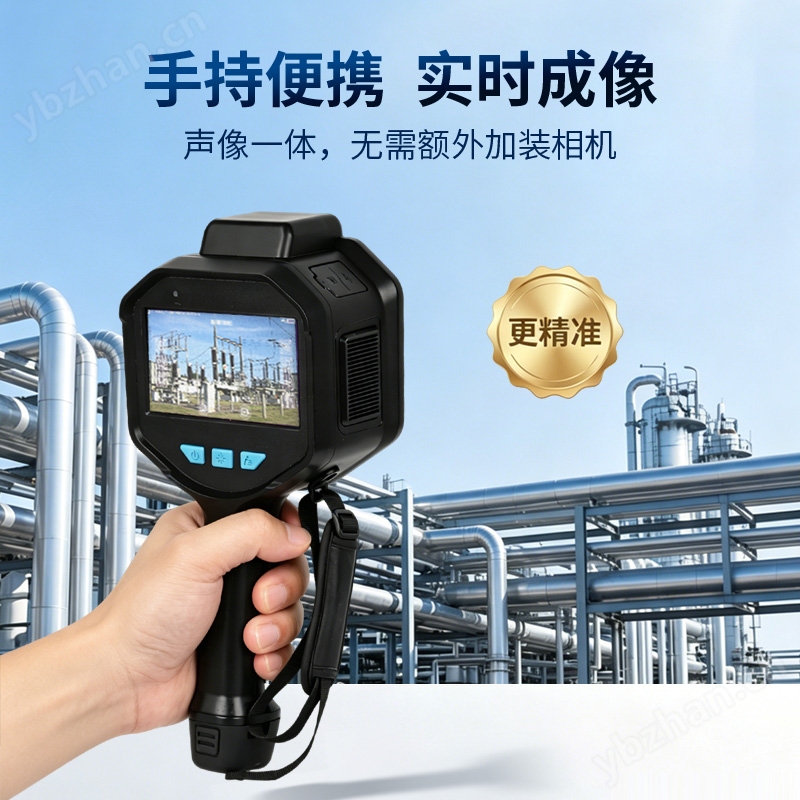

◆ 聲像一體設計，無需額外加裝相機；
◆ 外觀輕巧，單手手持，隨時隨地即可使用；

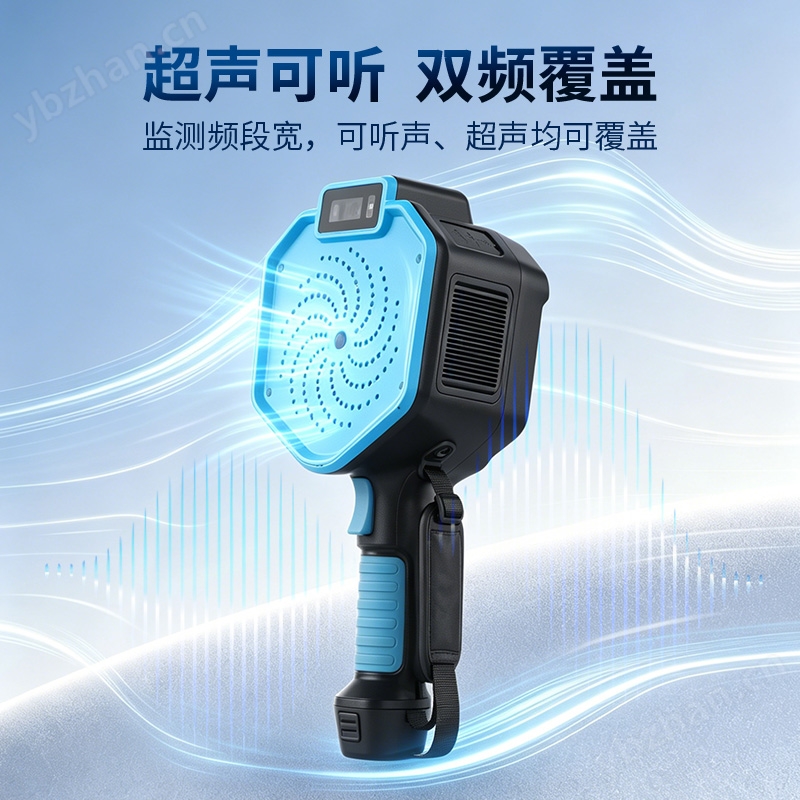

◆ 監測頻段寬，可聽聲、超聲均可覆蓋；
◆ 成像快速、穩定，無鬼影；
◆ 標配紅外熱成像測溫功能；
四、技術參數
| 參數類型 | 參數指標 |
| 聲學成像參數 | |
| 傳感器類型 | MEMS數字麥克風 |
| 傳感器靈敏度 | -26±1 dBFS |
| 傳感器數量 | 138通道 |
| 頻帶范圍 | 2kHz~100kHz |
| 檢測距離 | 0.3m~150m |
| 成像幀率 | 30FPS |
| 掃描精度 | ≤1° |
| 定位誤差 | ≤1cm@1m，40kHz |
| 聲壓級測量靈敏度 | 10KHz：2dB SPL 20kHz：-5dB SPL 40kHz：-8dB SPL60kHz：-5dB SPL 80kHz：25dB SPL 100kHz：35dB SPL |
| 泄漏測量靈敏度 | ≤0.05 L/min@10m，1.2bar |
| 紅外熱成像參數 | |
| 傳感器類型 | 非制冷氧化釩(VOx) |
| 探測器分辨率 | 640*512 |
| 像元尺寸 | 12μm |
| 響應波段 | 8~14μm |
| NETD（噪聲等效溫差） | ≤40mK(@25°C,F#=1.0) |
| 測溫范圍 | -20°C~150°C和100°C~550°C |
| 測溫精度 | ±2°C或者讀數的±2%（取較大值） |
| 空間分辨率 | 0.8mrad |
| 焦距 | 15mm |
| 視場角 | 29.3°(H)×23.4°(V),37.5°(D) |
| 幀率 | 30Hz |
| 測量分析功能 | |
| 測量模式 | 支持局放測量、泄漏測量、異音測量模式 |
| 氣體泄漏估計 | 支持泄漏速率及泄漏損失估計 |
| 局放類型識別 | 支持尖-端、沿面、懸浮、噪聲等類型識別 |
| PRPD圖譜 | 支持實時繪制PRPD |
| 聲紋圖譜 | 支持頻譜圖、時頻譜圖 |
| 數據分析 | 支持在設備端分析并生成分析報告 |
| 距離測量 | 支持高精度激光測距 |
| 測溫分析對象 | 支持自定義點、線、區域、溫差測量 |
| 溫度報警 | 支持 |
| 可見光攝像頭 | |
| 視場角（FOV） | 72°±3° |
| 焦距 | 固定焦距3.9mm |
| 像素 | 1300W |
| 圖像存儲 | |
| 圖片分辨率 | 3840*2160；1920*1080 |
| 視頻分辨率 | 1920*1080 |
| 視頻幀率 | 30FPS |
| 存儲容量 | 標配128GB Micro SD卡 |
| 文件備注 | 支持文本、語音、圖像、標簽備注 |
| 圖像顯示 | |
| 屏幕尺寸 | 5寸LCD屏 |
| 屏幕分辨率 | 1280*720 |
| 觸摸屏類型 | 電容式 |
| 屏幕亮度調節 | 支持手動和自動調節 |
| 數字變焦 | 支持1/2/4/8倍 |
| 圖像幀率 | 30FPS |
| 聲場模式 | 支持聲場云圖及聲源標記 |
| 成像范圍 | 支持全屏和中心區域，區域大小可調 |
| 聲場色彩 | 支持彩虹、鐵紅、白熱等多種 |
| 紅外偽彩 | 支持白熱、黑熱、融合1、彩虹、融合2、鐵紅1、鐵紅2等15種模式 |
| 物理電氣參數 | |
| 產品尺寸 | 333mm*152mm*115mm |
| 產品重量 | ＜1.2kg |
| 電池容量 | ≥4500mAh,7.2V |
| 電源適配器 | Type-C接口，支持PD協議快充 |
| 充電方式 | USB Type-C或座充 |
| SD卡接口 | 支持Micro SD卡插拔，可擴展容量 |
| 補光燈 | 支持 |
| 激光測距 | 0.1~20m |
| 電子羅盤 | 支持 |
| 按鍵 | 扳機、激光測距、補光燈、自定義按鍵 |
| WIFI | 支持IEEE 802.11a/b/g/n/ac 2.4G&5G |
| 藍牙 | BT 4.2 |
| 系統功能 | |
| 云服務 | 支持?jǐn)?shù)據上傳至云端 |
| 離線分析 | 支持?jǐn)?shù)據導出到離線分析軟件分析 |
| 系統升級 | 支持本地升級和OTA升級 |
| 文件傳輸 | 支持通過USB、WIFI、藍牙傳輸文件 |
| 設備休眠 | 支持 |
| 音頻監-聽 | 支持通過藍牙耳機監-聽音頻 |
| 其他 | |
| 工作溫度 | -20℃~+55℃ |
| 貯存溫度 | -40℃~+85℃ |
| 工作濕度 | 10% ~ 95%, 非冷凝 |
| 防護等級 | 不小于IP54 |
| 三腳架接口 | 支持 UNC 1/4-20 接口連接三腳架 |
| 系統語言 | 支持簡體中文、繁體中文、英語、俄語、西班牙語、德語、法語、泰語、意大利語、土耳其語等 |
| 裝箱清單 | 聲學成像儀、電池×2塊、充電器、Type-C充電線、電池座充、手腕帶、Type-C U盤、設備箱、用戶手冊、合格證、保修卡、出廠檢驗報告 |
