箱式變電站，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。箱式變電站適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。
箱式變電站適用于住宅小區、城市公用變、繁華鬧市、施工電源等，用戶可根據不同的使用條件、負荷等級選擇箱式變。箱式變電站自問世以來，發展極為迅速，在歐洲發達國家已占配電變壓器的70%，美國已占90%。中國城市現代化建設的飛速發展，城市配電網的不斷更新改造，必將得到廣泛的應用。
對于箱式變電站，中國自20世紀70年代后期，從法國、德國等國引進及仿制的箱式變電站，從結構上采用高、低壓開關柜，變壓器組成方式，這種箱變稱為歐式箱變，形象比喻為給高、低壓開關柜、變壓器蓋了房子。從20世紀90年代起，中國引進美國箱式變電站，在結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中。避雷器也采用油浸式氧化鋅避雷器。變壓器取消油枕，油箱及散熱器暴露在空氣中，這種箱變稱為美式箱變，形象比喻為變壓器旁邊掛個箱子。國內普遍采用的箱式變電站都是歐式，美式兩種方式。派諾電氣科技有限公司在原有的箱式變電站基礎上設計了新型箱式變電站組裝式母線連接裝置，配合自主研發的不打孔母線掛接技術。使箱式變電站絕緣封閉母線系統尤其涉及一種在母線銅排上使用組裝式母線連接裝置連接各分支斷路器防止因母線銅排造成**事故，提高絕緣能力的箱式變電站，屬于電力變配電新型設備技術革新領域。
，傳統的箱式變電站的低壓排布是將各相主母線并列安放，分支斷路器通過長度不一的分支母線按照相序連接到主母線上，采用這種方式，必須經過復雜的制作工藝，并且只能在具備特定功能的設備上才能制作。另外，通電部位裸露。這種內部構造的箱式變電站加工工藝復雜，成本高，占用空間 大，**隱患大，容易造成觸電，而且維修不便，必須全部停電后操作。

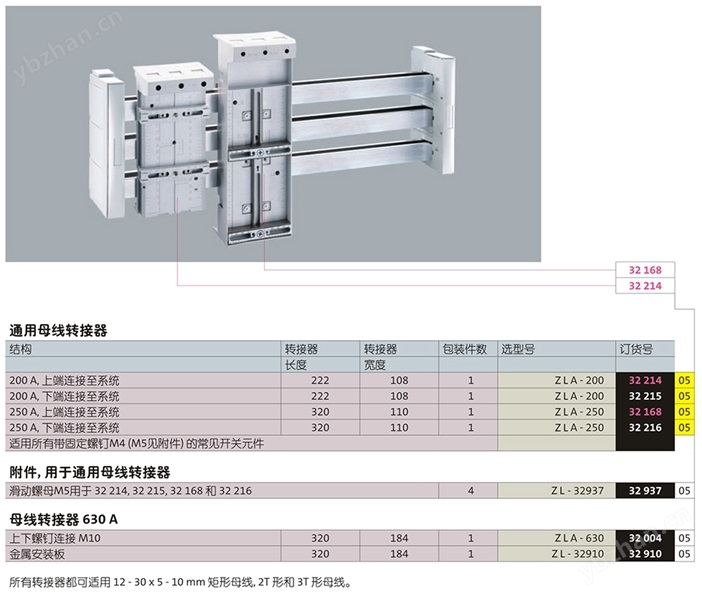

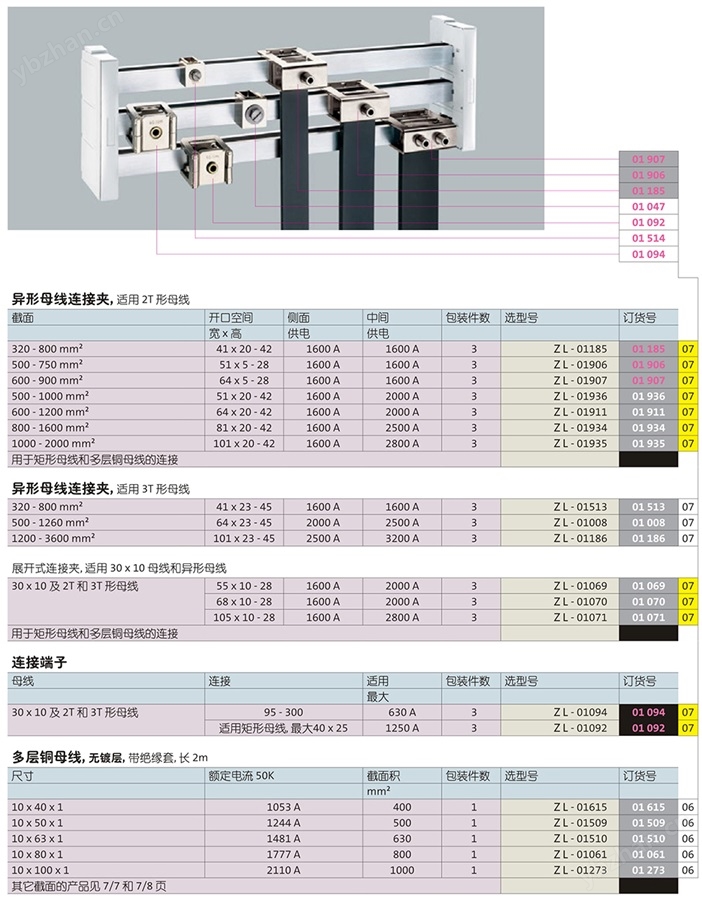

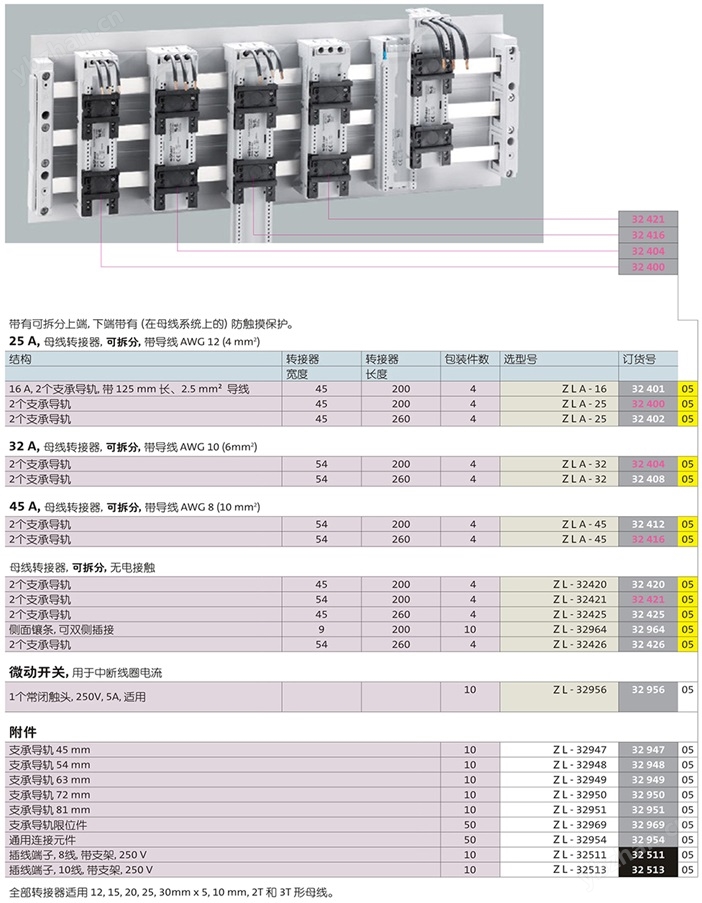

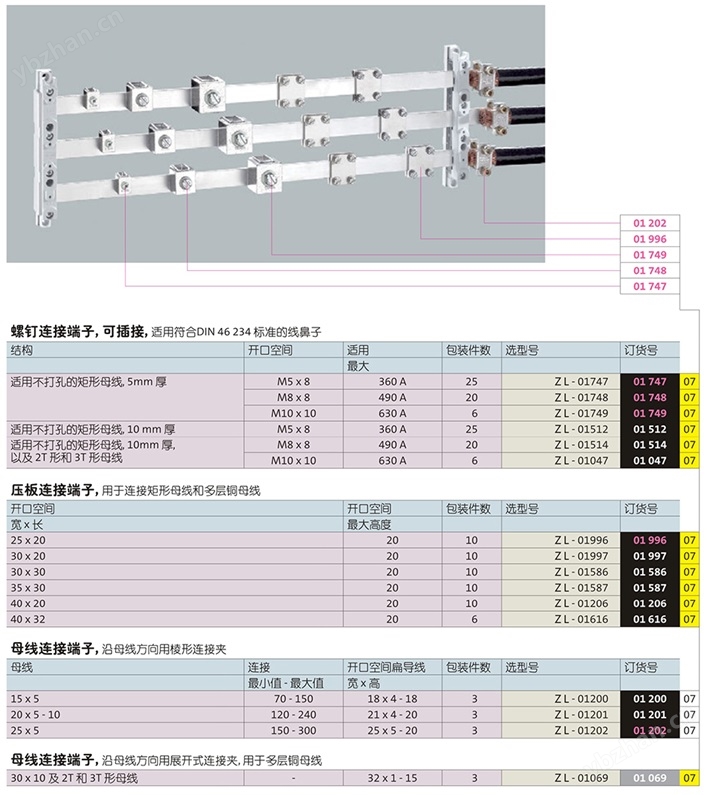

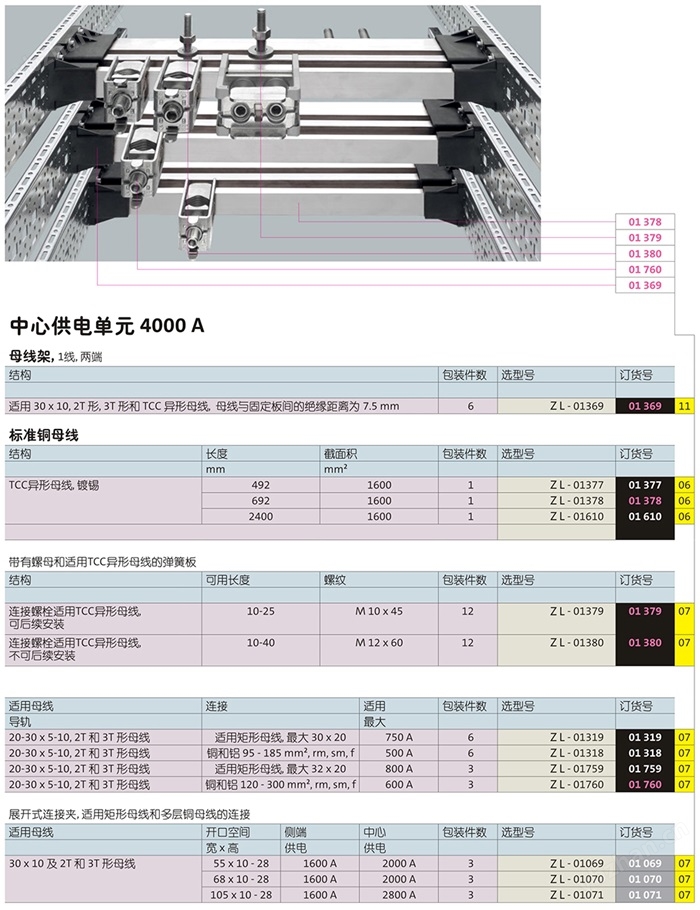

為了解決上述問題中的不足之處，派諾電氣科技有限公司開發了一種應用組裝式母線連接裝置的箱式變電站。箱式變電站絕緣封閉掛接母線系統采用的技術方案是：一種應用組裝式母線連接裝置的箱式變電站，包括箱體，箱體內的低壓側設置有主母線、組裝 式母線連接裝置、塑殼斷路器、襯板、主母線支架和絕緣防護板；主母線為三 相三線或三相四線。 襯板設置在箱體的低壓側隔室內；所述組裝式母線連接裝置、塑殼斷路器 和主母線支架均安裝在襯板上；主母線垂直疊放安裝在主母線支架上，并貫穿 于組裝式母線連接裝置的一端；塑殼斷路器和組裝式母線連接裝置均平行排列 在主母線的兩側，塑殼斷路器排布在組裝式母線連接裝置的外側；塑殼斷路器 與組裝式母線連接裝置的外端通過螺栓固定在一起。 塑殼斷路器通過組裝式母線連接裝置與主母線相連接；所述主母線的上部安裝有絕緣防護板。 組裝式母線連接裝置通過內置的螺栓及母線夾與主母線固定連接。箱式變電站絕緣封閉掛接母線系統加工工藝簡單，成本較低，其內部構造設計更加科學，占用空間小，使用及操作更加**，不易觸電且維修更加方便。
箱體內的低壓側設置有主母線,組裝式母線連接裝置,塑殼斷路器,襯板,主母線支架和絕緣防護板。襯板設置在箱體的低壓側隔室內；組裝式母線連接裝置、塑殼斷路器和主母線支架均安裝在襯板上。各相 (3～4根)主母線1垂直疊放安裝在主母線支架上，并貫穿于組裝式母線連接裝置的一端。 塑殼斷路器和組裝式母線連接裝置均平行排列在主母線的兩側，塑殼斷路器排布在組裝式母線連接裝置的外側。塑殼斷路器與組裝式母線連接裝置的另一端通過螺栓固定在一起。 塑殼斷路器通過組裝式母線連接裝置與主母線相連接，主母線的上部安裝有絕緣防護板。組裝式母線連接裝置通過內置的螺栓及母線夾與主母線固定連接。箱式變電站絕緣封閉掛接母線系統上述安裝設計就取消了分支母線的加工制作與應用，大大節省了占用空間，節省了成本，提高了工作效率，**系數更高，發生故障時，可以帶電針對故障線路進行維修和更換，減少了因停電維修造成的損失。尤其箱式變電站絕緣封閉掛接母線系統對于設備運行時溫升的控制，屬于行業內****的達標產品。
