近期，受全球能源市場供需變化影響，天然氣、原油、甲醇價格走高。這為國內以煤制氣、煤制油為代表的現代煤化工產業帶來盈利“窗口期”。氣化爐開得穩、數據測得準，才能把原料煤的價值用到極致。

然而，作為煤制天然氣核心工藝的魯奇爐，其復雜工藝特性給穩定運行帶來了不小挑戰。魯奇爐粗煤氣出口不僅氣體組分復雜，且長期處于高溫、高壓、高焦油、高粉塵的嚴苛環境。今天，我們將以魯奇爐為例，解析原位激光拉曼技術如何通過精準、及時的全組分監測，幫助煤化工企業真正抓住盈利窗口期，在氣化工段為其高效穩定運行提供精準可靠的數據支撐。

一、魯奇爐氣體監測難在哪？——從復雜工藝到嚴苛工況的挑戰

魯奇爐加壓氣化法作為歷史最悠久、技術最成熟的固定床加壓氣化工藝之一，對其關鍵氣體組分進行監測并持續預警危險氣體，是實現工藝優化、安全生產、提升效益的核心前提。而魯奇爐氣體監測的難點源于工藝與工況的雙重復雜性：逆流氣化與多級反應帶來組分多樣性，高溫高壓高粉塵環境則對監測設備的適應性提出嚴苛要求。

1、氣化工藝：多段反應，組分復雜

魯奇爐采用碎煤逆流氣化工藝：碎煤自爐頂加入，氣化劑（氧氣+水蒸氣）由爐底逆流而上。煤料在爐內經歷從脫水熱解到深度氣化的完整反應鏈：頂部低溫區完成干燥與干餾，析出揮發分；中部高溫區發生氣化反應，生成以CO、H?、CH?為主的有效氣；底部燃燒區為氣化提供熱量，最終形成灰渣排出。

這一高度動態且跨越多個溫區與反應類型的非均相體系，不僅反應過程復雜，其產物組成也極具多樣性，除目標產物CH?外，還伴生重烴、焦油、酚、氨、硫化物等多種組分。加之高溫、高壓、高粉塵、高焦油的嚴苛工況，使得對關鍵氣體成分（如CO、H?、CH?、CO?、O?及其他污染物）的實時、精準監測，成為優化工藝效率、保障安全運行不可或缺的手段。

2、關鍵反應過程的監測意義：

對核心反應過程進行氣體監測，直接關系到工藝效率和產物經濟價值。

（1）C+H?O→CO+H?

作為主要吸熱氣化反應，其產物H?與CO的濃度直接反映氣化效率，是過程監控的核心指標。

（2）C+2H?→CH?

該放熱反應是魯奇爐生產高熱值CH?的特色路徑，因此監測CH?濃度成為評估裝置經濟產出的關鍵依據。

（3）CO+H?O→CO?+H?

這一可逆的水煤氣變換反應深刻影響氣體組成，實時監測CO、CO?及H?的濃度并關注其比例，對理解反應平衡和優化工藝至關重要。

3、監測難點總結：

具體而言，魯奇爐工藝氣體在線監測主要面臨以下幾大難點：

（1）全組分分析需求迫切：粗煤氣成分極其復雜，包含H?、CO、CO?、CH?、N?、O?（微量）、H?S、NH?，以及焦油蒸氣、粉塵、苯酚等。需要同時、快速獲取關鍵組分濃度，以全面評估氣化狀態、熱值、工藝效率及安全風險。傳統分析方法有所局限，如色譜檢測周期長，傅里葉紅外無法測H?、N?、O?等雙原子分子且交叉干擾嚴重等。

（2）最大化甲烷與有效氣收率：需要精確、快速地監測粗煤氣中CH?及高階烴C?H?濃度并準確判斷其熱值，這是魯奇爐經濟價值的重要體現。同時，H?和CO等有效氣的濃度也是優化指標。

（3）工況極端，維護困難：在高溫、高壓、高焦油、高粉塵、含腐蝕性氣體（如H?S）的環境中連續作業，極易導致采樣系統堵塞、設備腐蝕失效；光學測量窗口污染、信號衰減失真；傳統預處理系統維護頻繁、可靠性低等結果。

（4）安全風險實時監控：系統置換不徹底所殘存的微量O?是爆炸隱患；H?S、CO等有毒有害氣體威脅人員健康與設備安全，需要高靈敏度、穩定可靠的監測手段。

由此可見，魯奇爐獨特的逆流氣化工藝、復雜的反應路徑以及極端工況，共同構成了對氣體監測技術穩定性、精準度的全面考驗。

二、關鍵氣體濃度監測點位布局與核心需求

為應對上述挑戰，需在關鍵工藝點位布局監測系統，以下兩個點位的監測尤為重要：

1、粗煤氣出口（最核心點位）：

監測組分：H?、N?、O?、CO、CO?、H?S、NO、CH?、C?H?、C?H?、C?H?、C?H?、C?H?、i-C?H?、n-C?H?、i-C?H??、n-C?H??等全組分分析。

需求：多組分同步在線監測、快速響應、高精度、極強的抗焦油/抗粉塵/抗水汽干擾能力、耐高溫高壓腐蝕、低維護。此點位數據是工藝調控、效率計算（熱值、甲烷收率、碳轉化率）和安全監控的核心依據。

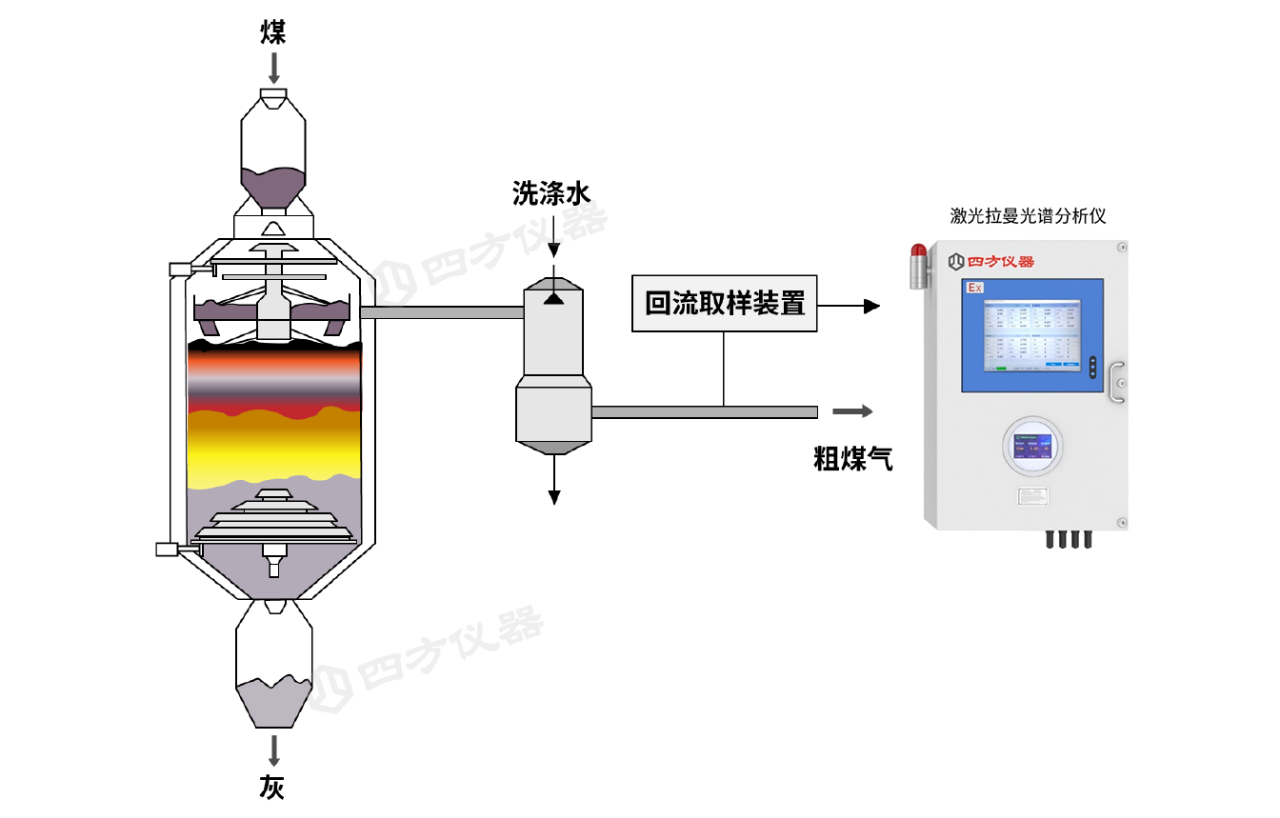

2、洗滌冷卻塔出口/凈化氣入口：

監測組分：CO、CO?、CH?、H?S、H?、O?、N?等。

需求：此處氣體相對潔凈，但仍需穩定可靠的多組分或關鍵組分濃度監測，以評估洗滌、凈化效果，控制下游工段。

三、技術突破：四方儀器原位激光拉曼實現魯奇爐氣體的原位精準分析

面對長期困擾煤化工行業的取樣失真、數據滯后、維護頻繁等痛點，行業迎來了從抽取分析到原位測量的技術變革——以原位激光拉曼光譜氣體分析技術為代表的新一代監測方案，正推動煤氣化過程氣體在線監測進入精準、實時的新階段。四方儀器自主研發的原位激光拉曼光譜氣體分析儀LRGA-3200EX，正是基于這一技術路線推出的解決方案。

1、核心技術原理：從光譜指紋到原位精準分析

該分析儀基于拉曼效應：不同氣體分子具有獨特的拉曼特征位移光譜，如同“指紋”一般具有高度識別性。通過原位安裝、原位測量的方式，直接在高溫、高壓、高粉塵等嚴苛工況環境中捕捉和解析這些光譜信號，可實現對混合氣體中多組分氣體進行同步識別與定量分析。

這一原位測量模式從根本上避免了傳統取樣方法因傳輸、預處理等環節導致的信息失真與延遲，為魯奇爐氣體精準監測提供了可靠、高效的分析基礎。

原位激光拉曼光譜氣體分析儀LRGA-3200EX

2、技術驗證實例

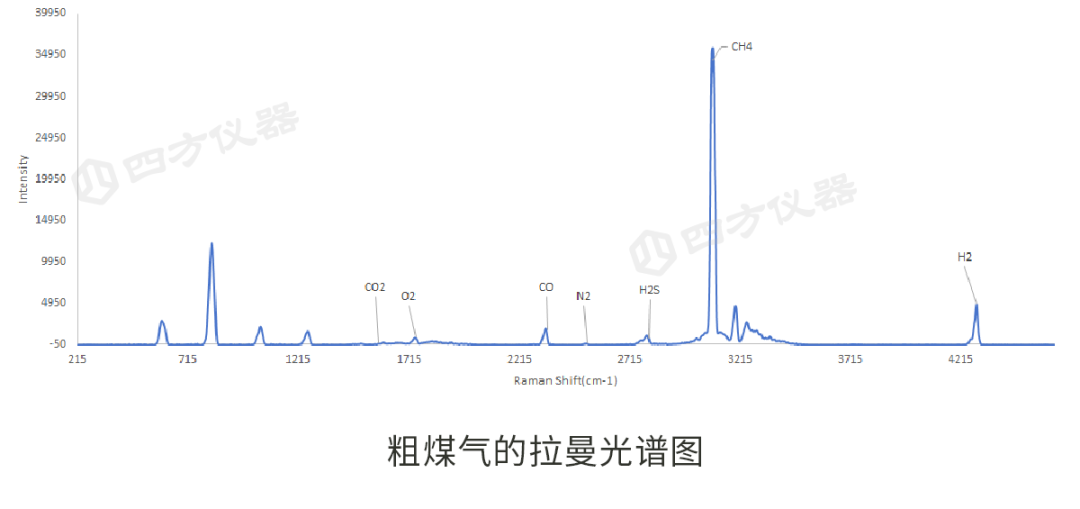

在煤氣化裝置洗滌塔出口這一監測點位，通過原位激光拉曼光譜氣體分析儀LRGA-3200EX對粗煤氣樣品進行拉曼光譜掃描，結果表明CO、CO?、CH?、H?S、H?、O?和N?等組分的拉曼光譜均具有可明顯區分的特征峰（如下圖所示），通過計量特征峰峰高，可實現多組分同步定量分析，為工藝調節提供實時數據支持。

3、核心優勢：多維度解決氣體監測難題

（1）效率突破：秒級響應速度，一機同步分析多組分氣體

單臺設備即可實時同步在線測量粗煤氣中多種關鍵組分（包括同核雙原子分子H?、O?、N?以及CH?、CO、CO?、H?S、C?H?等），響應速度達秒級。無需復雜預處理，無交叉干擾，提供最直接、最全面的工藝氣體實時全組分數據。標配4通道同步測量能力，輕松滿足多點位并行監測需求。

（2）價值直達：實時獲取氣體濃度與熱值數據，支撐工藝即時調控

生產過程中氣體成分與熱值時刻處于動態變化，四方儀器激光拉曼氣體分析儀在精確監測各組分濃度的同時，實時計算并同步顯示熱值，徹底消除數據滯后，為工藝參數優化提供及時且精準的依據。

（3）數據本真：原位直測，避免過程干擾，讓結果真實可靠

通過采用耐高溫高壓、防腐蝕設計的原位探頭，直接插入工藝管道實時獲取濃度信息，并利用長距離光纖高速傳輸數據，有效規避了傳統抽取式采樣中因樣氣傳輸造成的組分失真、吸附、冷凝、焦油堵塞及維護頻繁等痛點。

（4）安全強化：雙重監測機制，同步護航設備運行與人員安全

實現生產安全與人身安全雙重保障。一方面，高精度監測微量O?濃度，提前預警爆炸風險；另一方面，實時監測H?S、CO等有毒氣體，保障人員作業安全。此外，該分析儀采用正壓防爆本體設計，支持定制≥50米光纖長距離傳輸，將分析單元遠離高風險工藝區域，實現本質安全。

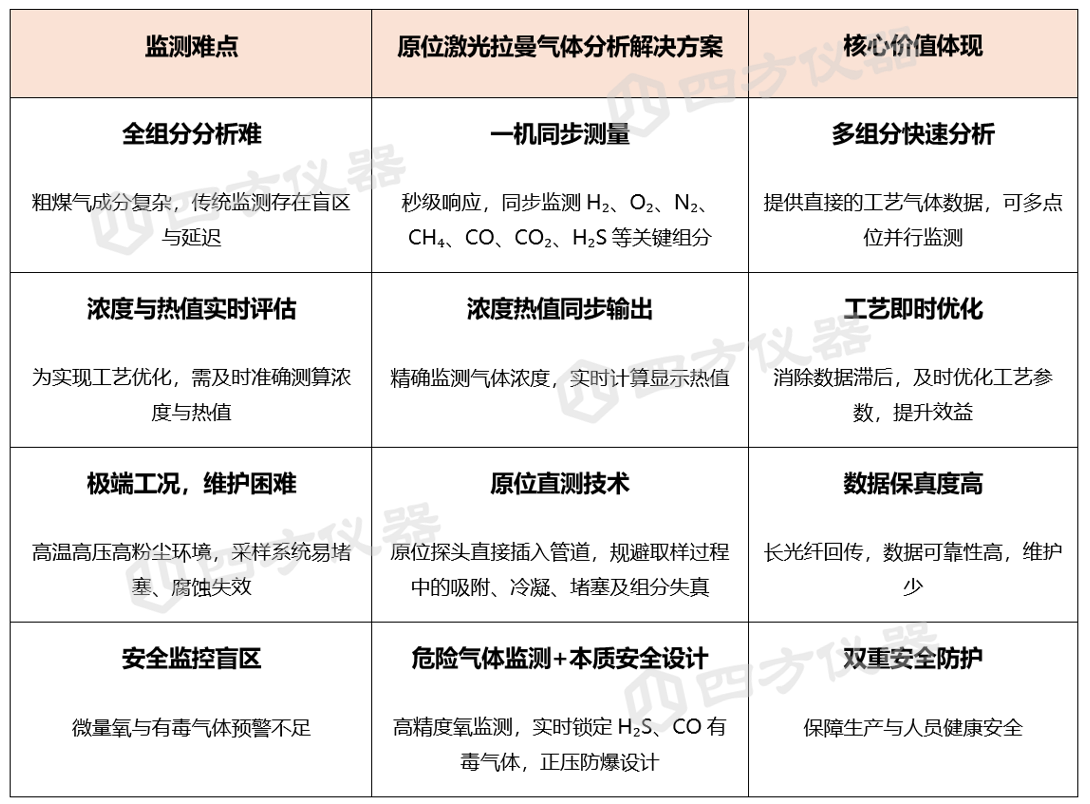

● 一圖讀懂四方儀器原位激光拉曼氣體分析解決方案：

四、完整解決方案配置：多元技術路徑，精準匹配多樣化氣體監測需求

除原位激光拉曼技術外，四方儀器基于豐富的氣體監測經驗，構建了完整的解決方案矩陣，全面覆蓋不同工況與監測需求：

（1）紅外氣體分析儀（防爆型）Gasboard-3500

應用場景：適用于洗滌后等相對潔凈點位，或CO、CO?、CH?等特定組分精準監測。

Ø 技術核心：非分光紅外氣體分析技術（NDIR技術）

Ø 突出優勢：0~100ppm超低濃度CO/CO?高精度在線監測能力，同時可精確測量CH?、熱值等關鍵參數。配備專業前置預處理系統，確保在高濕度、高粉塵等惡劣工況下穩定運行，防爆設計全面保障工業現場安全。

（2）抽取式激光氣體分析系統GasTDL-3110

應用場景：適用于高粉塵工況下的特定組分連續監測。

Ø 技術核心：可調諧半導體激光吸收光譜技術（TDLAS技術）

Ø 突出優勢：專為應對樣氣中高粉塵的嚴苛工況設計，系統由取樣探頭、預處理單元、控制單元、氣體分析單元四大核心模塊構成，可實現對被測氣體濃度的實時、連續、準確監測。

總結

魯奇爐氣體監測因工藝復雜、工況苛刻，一直是行業技術攻堅的重點。面對氣價上漲的市場窗口期，精準的監測數據正成為支撐工藝優化、提升氣化效率的關鍵。四方儀器自主研發的原位激光拉曼光譜氣體分析技術，不僅有效破解了全組分分析難、維護頻繁、數據滯后等關鍵難題，更將監測數據轉化為提升有效氣收率、強化生產安全等實實在在的效益。
