醫用針管剛性測試儀在預灌封注射器用不銹鋼注射針剛性檢測中的應用方案

摘要

預灌封注射器用不銹鋼注射針的剛性性能直接關系到產品在穿刺、注射及臨床使用過程中的穩定性與安全性。針管剛性不足，易導致彎曲、偏移甚至斷裂，從而影響注射精度和患者使用體驗。依據《YBB00092004-2015 預灌封注射器用不銹鋼注射針》標準要求，采用三泉中石GXY-02醫用針管剛性測試儀，對預灌封注射針進行剛性性能測試。本文圍繞試驗原理、檢測流程、設備特點及實驗結果進行分析，為藥包材生產企業和質量檢測機構提供參考。

關鍵詞： 醫用針管剛性測試儀、GXY-02、預灌封注射器、不銹鋼注射針、針管剛性、YBB00092004-2015

1. 試驗意義

隨著預灌封注射器在生物制劑、疫苗、醫美及注射制劑中的廣泛應用，配套不銹鋼注射針的機械性能要求不斷提高。其中，針管剛性是評價針管抗彎曲能力的重要指標。

若針管剛性不符合要求，在實際使用過程中可能出現以下問題：

• 穿刺過程中針管偏移；

• 注射精度下降；

• 針尖定位不穩定；

• 增加患者疼痛感；

• 嚴重情況下導致針管損傷。

《YBB00092004-2015 預灌封注射器用不銹鋼注射針》明確規定了針管剛性試驗方法，包括跨距、施加載荷、加載速度及最大撓度要求。通過規范化檢測，可有效控制產品質量，保障臨床使用安全。

2. 試驗樣品

本次試驗選取某規格預灌封注射器用不銹鋼注射針作為檢測樣品。

試樣參數

3. 試驗依據

本次檢測依據以下標準進行：

• YBB00092004-2015《預灌封注射器用不銹鋼注射針》

• GB/T 18457《制造醫療器械用不銹鋼針管》

4. 試驗設備

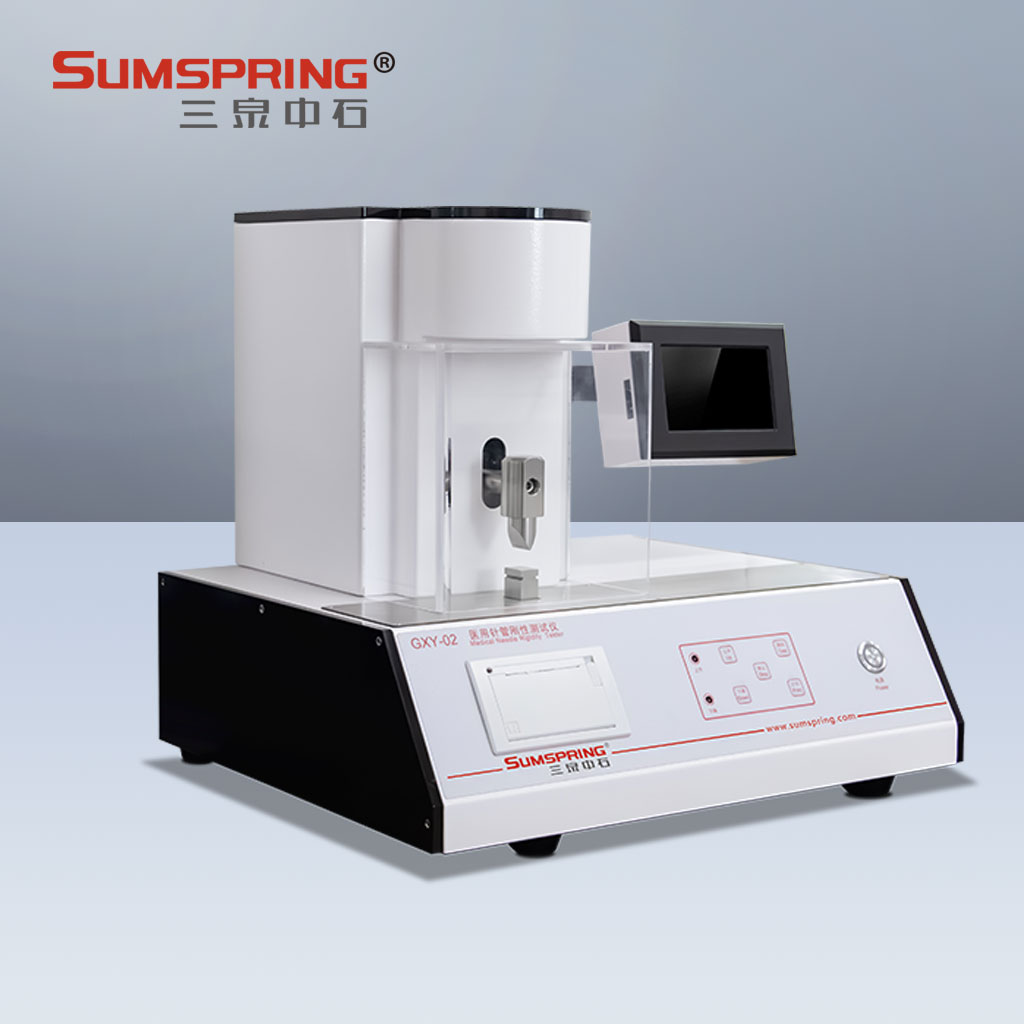

本次試驗采用三泉中石研發生產的GXY-02醫用針管剛性測試儀進行檢測。

4.1 設備簡介

GXY-02醫用針管剛性測試儀適用于：

• 人體皮內針

• 皮下注射針

• 肌肉注射針

• 靜脈注射針

• 采血針

• 輸液針

• 留置針

• 消融針

• 微波針

• 預灌封注射針

• 筆式注射針

等醫療器械及藥包材產品的針管剛性測定。

設備廣泛應用于：

• 醫療器械生產企業

• 藥包材生產廠家

• 第三方檢測機構

• 藥檢單位

• 科研實驗室

4.2 測試原理

將針管樣品固定于規定跨距的擱針架上，通過施力推桿以1 mm/min速度向針管中心位置施加規定彎曲力，利用高精度位移傳感器測量針管在受力狀態下產生的撓度值。

通過記錄最大撓度，評價針管剛性性能是否滿足標準要求。

4.3 技術參數

4.4 設備特點

智能化操作系統

設備采用觸摸屏控制系統，測試過程自動化程度高，可自動完成加載、檢測、數據記錄及結果判定。

高精度測量

采用高精度力值傳感器及位移檢測系統，可準確測量針管撓度變化。

多規格兼容

支持正常壁、薄壁及超薄壁針管測試，適應不同產品需求。

數據存儲功能

內置數據存儲模塊，可保存多組試驗數據，方便后期查詢與質量追溯。

校準維護便捷

設備支持快速校準與參數調整，方便企業日常維護管理。

4.5 試驗過程

試驗步驟

1. 將針管與玻璃針管分離；

2. 根據標準要求設置擱針架跨距；

3. 調整施力推桿位于跨距中央；

4. 保持針管與擱針架垂直；

5. 設置加載速度為1 mm/min；

6. 按標準規定載荷進行加載；

7. 自動記錄針管最大撓度；

8. 判斷檢測結果是否符合標準要求。

注意事項

• 試驗前需校準力值系統；

• 針管安裝需保持同軸；

• 避免環境振動影響測試精度；

• 測試過程中不得人為觸碰設備。

5. 試驗結果

依據YBB00092004-2015標準，對10組樣品進行剛性測試，結果如下：

醫用針管剛性測試結果表

結果分析

測試結果顯示：

• 所有樣品最大撓度均低于標準限值；

• 針管受力穩定；

• 未出現明顯彎曲變形；

• 樣品剛性性能符合YBB00092004-2015標準要求。

6. 結論

預灌封注射器用不銹鋼注射針的剛性性能，是影響臨床使用安全性的重要質量指標。依據YBB00092004-2015標準，通過GXY-02醫用針管剛性測試儀對樣品進行檢測，可準確評估針管在受力條件下的抗彎曲能力。

本次試驗結果表明：

• 樣品剛性性能穩定；

• 最大撓度符合標準要求；

• 產品具備良好的機械強度與使用穩定性。

三泉中石GXY-02醫用針管剛性測試儀具備高精度、高自動化及多規格兼容等特點，可滿足醫療器械企業、藥包材廠家及檢測機構對針管剛性性能檢測的需求，為產品質量控制與研發優化提供可靠技術支持。
