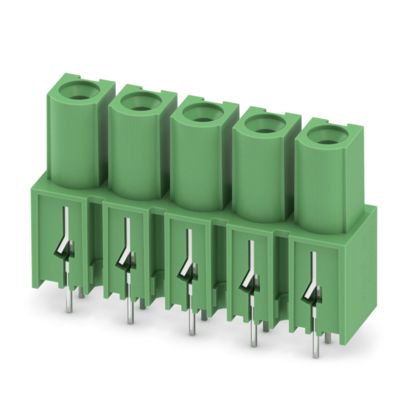

IPCV 16/ 5-G-10,16 - PCB插座 1969726技術資料

特性

額定電流IN

76 A

額定電壓 UN

1000 V

接觸電阻

0.4 mΩ

額定電壓(III/3)

1000 V

額定電涌電壓(III/3)

8 kV

額定電壓(III/2)

1000 V

額定電涌電壓(III/2)

8 kV

額定電壓 (II/2)

1000 V

額定電涌電壓(II/2)

6 kV

安裝

材料規格

材料數據 - 聯系方法

注意事項

符合WEEE/RoHS，根據IEC 60068-2-82/JEDEC JESD 201的要求沒有晶須

接觸件材料

CU合金

表面特性

電鍍銀

觸點區域金屬表面（頂層）

銀色 (4 µm - 8 µm Ag)

焊接區域金屬表面（頂層）

銀色 (4 µm - 8 µm Ag)

材料數據 - 殼體

顏色 (外殼)

綠色 (6021)

絕緣材料

PA

絕緣材料組

I

CTI符合IEC 60112

600

阻燃等級，符合UL 94

V0

符合EN 60695-2-12標準的灼熱絲可燃性指數GWFI

850

符合EN 60695-2-13標準的灼熱絲起燃性溫度GWIT

775

符合EN 60695-10-2標準的球壓試驗溫度

125 °C

說明

尺寸

機械測試

電氣測試

環境和真實條件

耐久性測試

規格

IEC 60512-5:1992-08

海平面脈沖耐受電壓

9.8 kV

體積電阻 R1

0.4 mΩ

體積電阻 R2

0.5 mΩ

插入／拔出周期

50

氣候測試

規格

ISO 6988:1985-02

腐蝕應力

0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期

熱應力

100 °C/168  h

大功率頻率耐受電壓

4.26 kV

振動測試

規格

IEC 60068-2-6:1995-03

頻率

10 - 150 - 10 Hz

掃描速率

1倍頻程/分鐘

振幅

0.35 mm (10 Hz ... 60.1 Hz)

加速度

5g (60.1 Hz ... 150 Hz)

每軸的測試周期

2.5 h

測試方向

X-, Y- 與 Z-軸

環境條件

環境溫度（存放/運輸）

-40 °C ... 70 °C

相對濕度（存放/運輸）

30 % ... 70 %

環境溫度（組裝）

-5 °C ... 100 °C

環境溫度（運行）

-40 °C ... 100 °C (取決于衰減曲線)

包裝規格

商業數據

訂貨號

1969726

包裝單位

50 pc

最小訂貨量

50 pc

銷售關鍵代碼

AAESCE

產品關鍵代碼

AAESCE

GTIN

4017918946746

單件重量（含包裝）

19.65 g

單件重量（不含包裝）

17.964 g

原產地

PL
