一、真空管式爐基礎知識

1.1 什么是真空管式爐

真空管式爐是一種在可控氣氛或真空條件下進行高溫熱處理的實驗設備。其核心結構由加熱爐體、管狀爐膛、真空 / 氣氛系統和智能溫控系統組成。恒美智造 HM 系列真空管式爐廣泛應用于材料燒結、CVD 實驗、氣氛還原、真空退火等科研和工業場景。

1.2 工作原理

真空管式爐通過電加熱元件（電阻絲 / 硅碳棒 / 硅鉬棒）對管狀爐膛進行加熱，配合真空泵抽取管內空氣，或通入保護氣體（如氮氣、氬氣等），在受控環境下實現高溫熱處理。溫度通過 PID 智能控溫系統精確控制，升降溫速率可編程設定。

二、恒美智造產品矩陣

2.1 三大溫度系列

系列	最高溫度	工作溫度	加熱元件	熱電偶	適用領域
1200℃系列	1200℃	≤1100℃	電阻絲	K 型	常規燒結、退火、熱處理
1400℃系列	1400℃	≤1300℃	硅碳棒	S 型	陶瓷燒結、粉末冶金
1700℃系列	1700℃	≤1550℃	硅鉬棒	B 型	先進陶瓷、高溫合金研究

2.2 三種爐管規格

系列代號	爐管長度	適用場景
HM-2 系列	205mm	小批量樣品、快速實驗
HM-3 系列	350mm	標準實驗、中等批量
HM-4 系列	440mm	大批量樣品、連續實驗

2.3 四種爐膛直徑

后綴代號	爐膛直徑	適用樣品
A	40mm	小型樣品、粉末少量燒結
B	60mm	中小型樣品、薄膜制備
C	80mm	中型樣品、批量制備
D	100mm	大型樣品、工業級試制

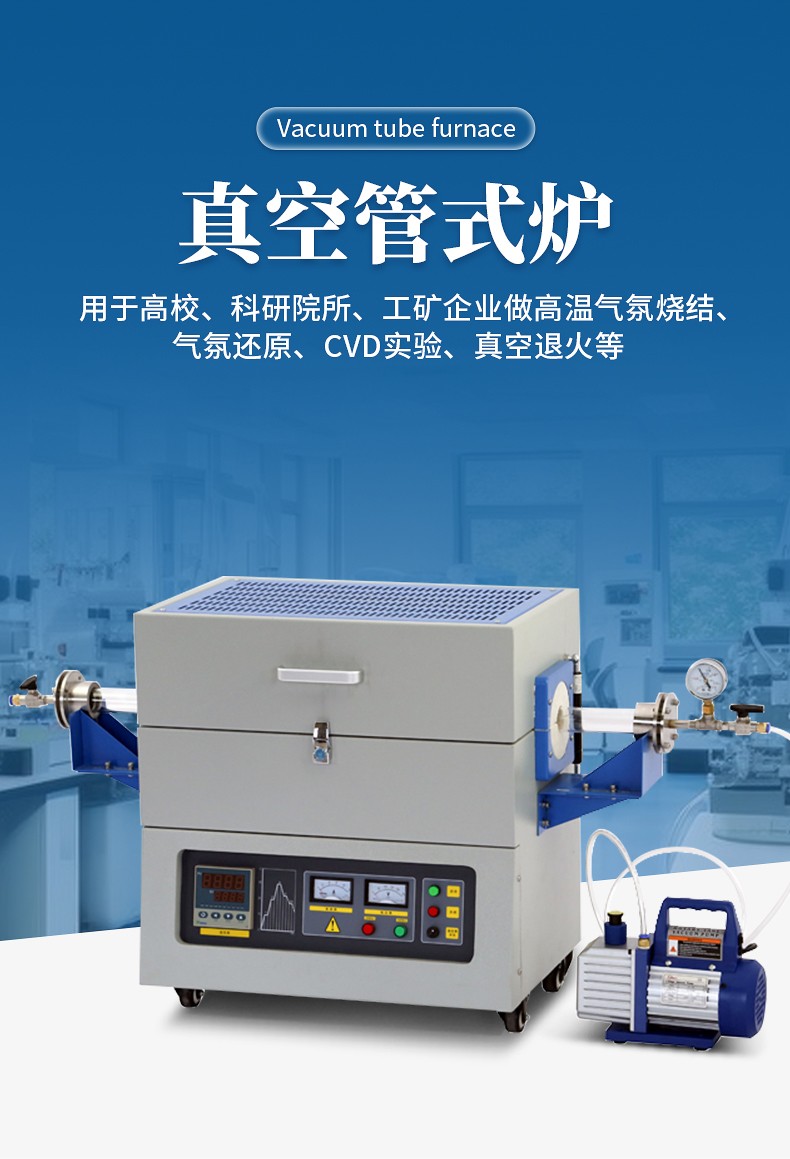

管式爐

三、完整產品型號與價格一覽（36 款）

3.1 1200℃系列（12 款）

型號	爐膛尺寸 (mm)	最高溫度	工作溫度	價格 (元)
HM-2-12A	40×205	1200℃	≤1100℃	8,800
HM-2-12B	60×205	1200℃	≤1100℃	9,400
HM-2-12C	80×205	1200℃	≤1100℃	10,000
HM-2-12D	100×205	1200℃	≤1100℃	10,500
HM-3-12A	40×350	1200℃	≤1100℃	9,800
HM-3-12B	60×350	1200℃	≤1100℃	11,000
HM-3-12C	80×350	1200℃	≤1100℃	11,500
HM-3-12D	100×350	1200℃	≤1100℃	15,600
HM-4-12A	40×440	1200℃	≤1100℃	12,000
HM-4-12B	60×440	1200℃	≤1100℃	12,600
HM-4-12C	80×440	1200℃	≤1100℃	13,800
HM-4-12D	100×440	1200℃	≤1100℃	15,000

3.2 1400℃系列（12 款）

型號	爐膛尺寸 (mm)	最高溫度	工作溫度	價格 (元)
HM-2-14A	40×205	1400℃	≤1300℃	15,000
HM-2-14B	60×205	1400℃	≤1300℃	15,600
HM-2-14C	80×205	1400℃	≤1300℃	16,800
HM-2-14D	100×205	1400℃	≤1300℃	17,500
HM-3-14A	40×350	1400℃	≤1300℃	15,500
HM-3-14B	60×350	1400℃	≤1300℃	16,000
HM-3-14C	80×350	1400℃	≤1300℃	16,800
HM-3-14D	100×350	1400℃	≤1300℃	18,000
HM-4-14A	40×440	1400℃	≤1300℃	16,000
HM-4-14B	60×440	1400℃	≤1300℃	17,500
HM-4-14C	80×440	1400℃	≤1300℃	18,600
HM-4-14D	100×440	1400℃	≤1300℃	19,800

3.3 1700℃系列（12 款）

型號	爐膛尺寸 (mm)	最高溫度	工作溫度	價格 (元)
HM-2-17A	40×205	1700℃	≤1550℃	24,800
HM-2-17B	60×205	1700℃	≤1550℃	25,800
HM-2-17C	80×205	1700℃	≤1550℃	26,500
HM-2-17D	100×205	1700℃	≤1550℃	27,000
HM-3-17A	40×350	1700℃	≤1550℃	28,000
HM-3-17B	60×350	1700℃	≤1550℃	29,000
HM-3-17C	80×350	1700℃	≤1550℃	30,800
HM-3-17D	100×350	1700℃	≤1550℃	38,400
HM-4-17A	40×440	1700℃	≤1550℃	35,000
HM-4-17B	60×440	1700℃	≤1550℃	36,500
HM-4-17C	80×440	1700℃	≤1550℃	40,200
HM-4-17D	100×440	1700℃	≤1550℃	44,000

管式爐

四、核心技術特征圖譜

4.1 爐膛材質

采用先進的輕質氧化鋁陶瓷纖維，具有保溫效果優良、質輕耐高溫、耐極冷極熱的特點。不易裂縫、不易結晶、不易掉渣，避免污染實驗樣品。節能效果較傳統電爐提升 60%-80%。

4.2 溫度控制系統

標配宇電智能控溫儀表，30 段智能可編程 PID 自整定。一鍵操作，自動升溫 / 降溫，無需人工守值。可選配智能觸摸屏版本：10 組 50 段編程，溫度曲線實時顯示，數據支持 U 盤導出和 PC 端分析打印。

4.3 氣氛與真空系統

可通入所有惰性氣體、混合氣體、氮氣、氧氣、一氧化碳、氬氣等。配備針閥精確控氣，304 不銹鋼法蘭雙層密封，極限真空度 - 0.1MPa。標配真空泵一臺。

4.4 安全保護體系

集成化電路模塊控制，具備偏溫保護、超溫保護、斷偶保護、超流保護等多重安全功能。雙層強制風冷殼體設計，高溫運行時外殼溫度接近室溫。

五、型號命名規則解析

以 HM-3-14B 為例：

HM：恒美智造品牌代號

3：爐管長度系列（2=205mm，3=350mm，4=440mm）

14：最高溫度等級（12=1200℃，14=1400℃，17=1700℃）

B：爐膛直徑規格（A=40mm，B=60mm，C=80mm，D=100mm）

發布機構：恒美智造技術研究中心

版本更新：2026 年 4 月
