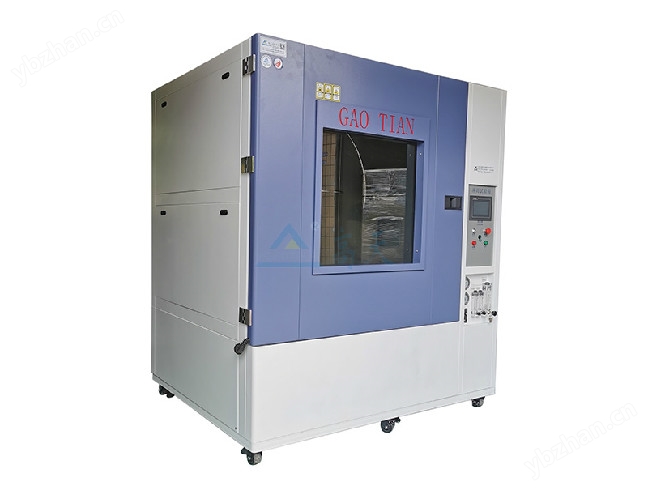

模擬淋雨試驗箱

產 品 型 號: GT-XLY

產 品 數 量: 1臺

一．主要技術參數

1.淋雨試驗箱

噴 水 流 量:  0.07（1±5%）l/min(每孔平均)

雨 滴 直 徑:  0.5-4.5mm

噴 水 孔 徑:  φ0.4mm

噴   嘴:  激光打孔球狀，可360°調節方向，使之射出的雨呈扇形，噴射在被試物上

噴 水 孔 間 距:  50mm

噴 水 孔 數:  16個或25個

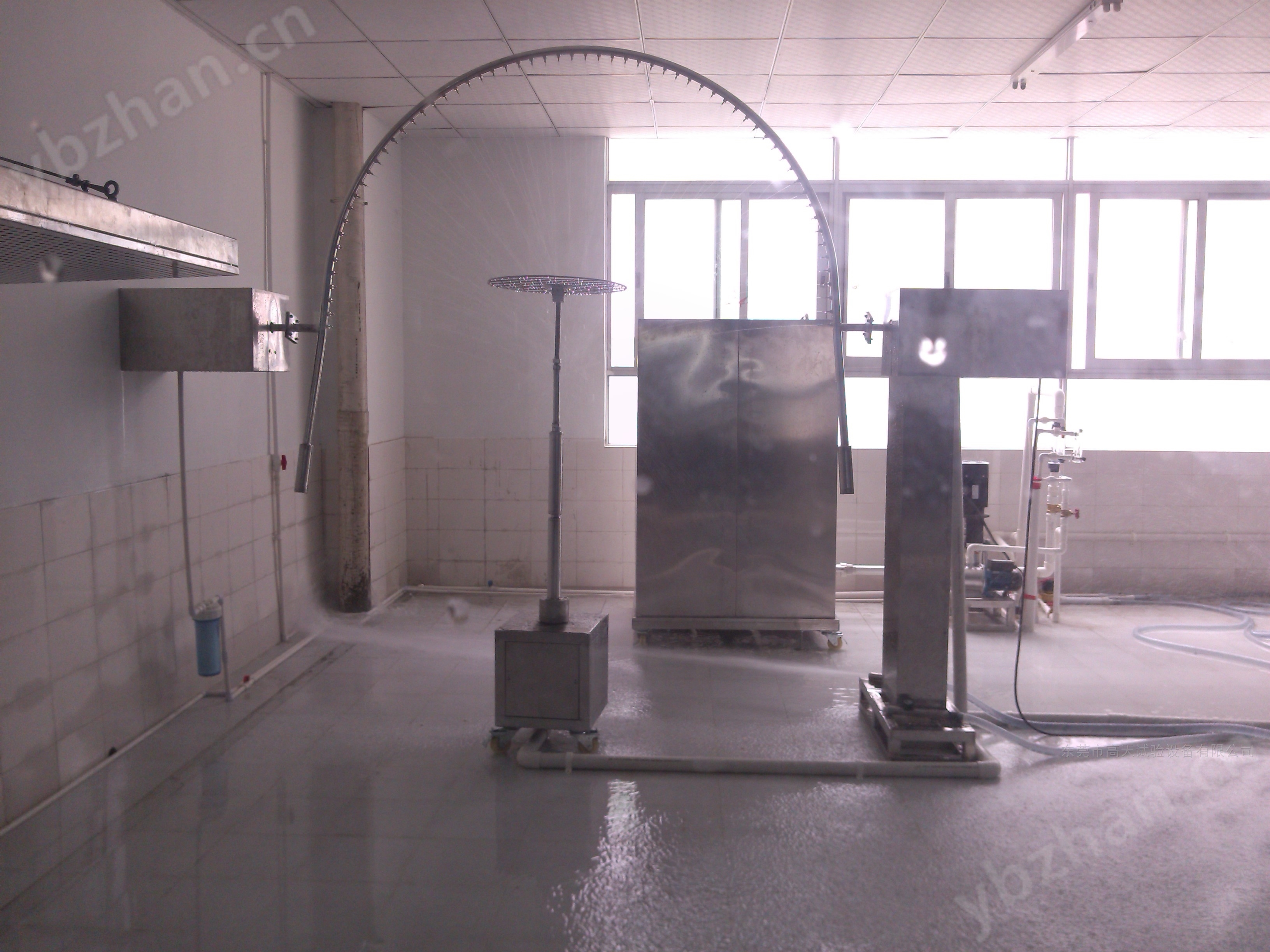

噴 水 環 半 徑:  R400mm

噴 水 管 直 徑:  φ15mm  不銹鋼

擺 管 幅 度:   約±180°（可調至±60°，±90°）

擺 動 速 度:   60°/s  （可調）

噴 水 壓 力:   0～400Kpa （可調）

2．試驗室室體

工作室尺寸: 1000×1000×1000（D×W×H）mm

箱 體 材 料: 均為SUS304不銹鋼板制成，工作室或其它所有接觸水的部份均為不銹鋼或銅質材料。

試 驗 臺:   φ300mm,臺面為網式。網格間距15×15×5mm電機帶動蝸輪減速旋轉，用變頻器調速，調至合適的轉速。

試 驗 臺 轉 速:   0-5r/min （進口變頻器無級調節）

轉 臺 負 載:   ≤200kg

供水裝置:  進口丹麥格蘭富不銹鋼水泵

供 水 箱:  不銹鋼制儲水箱，配有水質過濾器，進水浮球閥、排水閥、溢流管。

水  溫:  與環境溫度相差不超過+5℃

水  源:  經雙重過濾的清潔的當地自來水

供    電:   AC220V  16A  50HZ，導電滑環（低于220V電源客戶自備）

點燈方式:   通-斷-通   任意時間設定

二．電氣控制

電氣控制器:  液晶顯示觸摸鍵式控制器

試驗時間:  999S可調

調速控制:  采用變頻調速器或步進電機，調速平穩，控制精度高

壓力計:   表盤式壓力計顯示每個單列試驗等級的壓力

流量計:   數字式水流量計量，顯示每個單列試驗等級的流量

流量壓力控制:   采用手動閥控制流量和壓力，數字流量計指示流量，不銹鋼表殼彈簧式壓力表指示壓力

電氣執行器件:   法國施耐德系列電器元器件

預設試驗時間:   0s～99h59m59s任意可調

循環周期:   噴－停－噴為一循環，可任意設定噴水時間，停止時間，循環次數或總時間。

三．使用環境

環境溫度:   RT～50℃(24H內平均溫度≤28℃)

環境濕度:   ≤85%RH
